HWA-MNR系列宽带模拟信号记录仪

       主要用于对多路宽带信号进行实时采集和回放，适用于各类雷达、通信、对抗、电磁环境信号的采集、分析、存储和回放。基于模块化的思想设计，采用标准总线架构， 实现产品的快速研制与生产；使用高性能处理器提供强大的系统管理、显控与计算能力；采用高性能的ADC、DAC实现高速、高精度的信号采集与回放；采用高读写速率、大容量的固态存储技术实现数据的实时、可靠存储。

MNR-1000系列3通道宽带信号记录仪

• 模拟通道数：1~3，通道间延迟小于50ps

• 采样频率：500MHz~2000MHz

• 量化位数：10bit，ENOB≥ 7.2 bit@fin=489MHz

• SFDR：≥ 45dBc@fin=489MHz

• 最大输入信号幅度：10dBm

• PRF输入接口：1路PRF输入接口，支持按照PRF时序进行回波信号采集工作

• RS422接口：用于雷达惯导数据采集记录

• 采集记录速率：最高6.4GBps

• 存储容量：2TB~16TB

MNR-1100系列8通道窄带信号记录仪

• 模拟通道数：1~8，通道间延迟小于50ps

• 采样频率：100MHz-500MHz

• 量化位数：12bit，ENOB≥9bit@fin=70MHz

• 最大输入信号幅度：10dBm

• PRF输入接口：1路PRF输入接口，支持按照PRF时序进行信号采集工作

• RS422接口：用于雷达惯导数据采集记录

• 采集记录速率：最高6.4GBps

• 存储容量：2TB~16TB

MNR-1200系列超宽带信号记录仪

• 模拟通道数：1~4，通道间延迟小于：50ps

• SFDR：≥ 45dBc@fin=489MHz

• 量化位数：10bit，ENOB）：≥ 7.2 bit@fin=489MHz

• 耦合方式：交流耦合

• 最大输入信号幅度：10dBm

• 采集记录速率：最高6.4GBps

• 存储容量：2TB~16TB

• 采样频率：MAX 1.25GSps@4通道、MAX 2.5GSps@2通道、MAX 5GSps@1通道

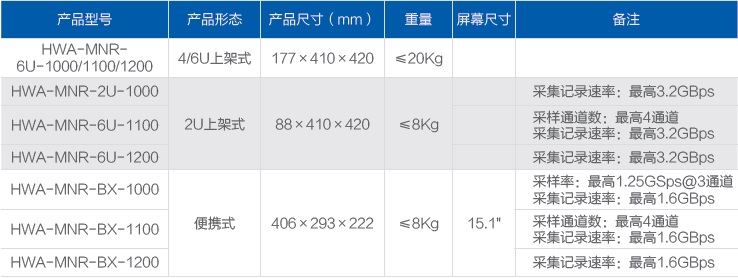

产品规格：
