雷达导引头单元测试仪用于导弹的雷达导引头的测试，可对导引头的接口、被动探测、主动干扰、弹间通信、主动测高及成像、主动单脉冲搜索与跟踪的功能和性能进行完整地测试和评估。主要用于导弹研制、生产、保障阶段的雷达制导分系统测试。

功能特点

导引头回波信号模拟：产生主动导引头单脉冲回波和合成孔径导引头面目标回波

导引头发射信号波形测试：对导引头发射信号采用时域和频域相结合的方法，可分析信号带宽、脉宽、脉内特征、功率等指标

宽带被动信号模拟：产生不同频率、带宽、脉宽、重频和信号形式的导引头信号，用于导引

头被动部分宽带信号捕获功能和灵敏度测试

控制与辅助信息模拟：能够提供导引头所需要的控制指令信号及辅助数据与接口环境，完成

与导引头控制指令和辅助参数的交互

导引头性能分析：可采集记录导引头输出的测量结果数据、图像数据等，对数据进行分析处理，并给出判读结果；测试结果自动生成报表

性能指标

主动射频频段：Ku、Ka

主动信号带宽：1GHz

回波数据存储容量：1～4TB

扩展目标数：1～64

被动射频频率范围：0.38GHz～18GHz，带宽1GHz

被动射频输出频率精度：≤10KHz

被动通道数：1～2

时序控制接口：1M/4Mbps 1553B、CAN2.0、光纤

记录单元：串行LVDS、并行LVDS、RS422、光纤数据

记录数据存储容量：2～8TB

运动目标模拟器：横向/纵向运动范围-400mm～+400mm，位置精度≤1mm

微波暗箱：2～40GHz

吸波材料平板反射率：≤－35dB

主要特点

功能全面，可独立使用

可模拟弹上计算机，实现对雷达时序控制

快速测试模式：一键操作，报表自动生成

专业测试模式：单步操作，开放参数设置

具备自动测试和无人值守功能，电源具有程控功能，可按设定时间对导引头加电和断电，并

实现自动测试

应用领域

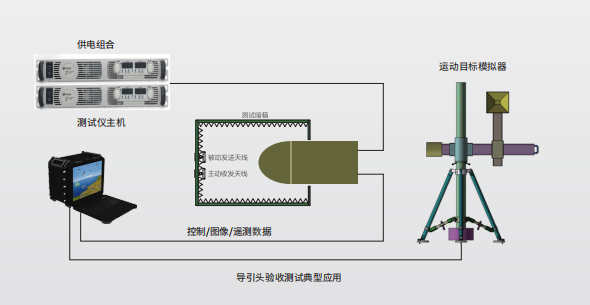

 雷达导引头的研发、生产、测试、验收以及检验。典型应用如下图所示。
