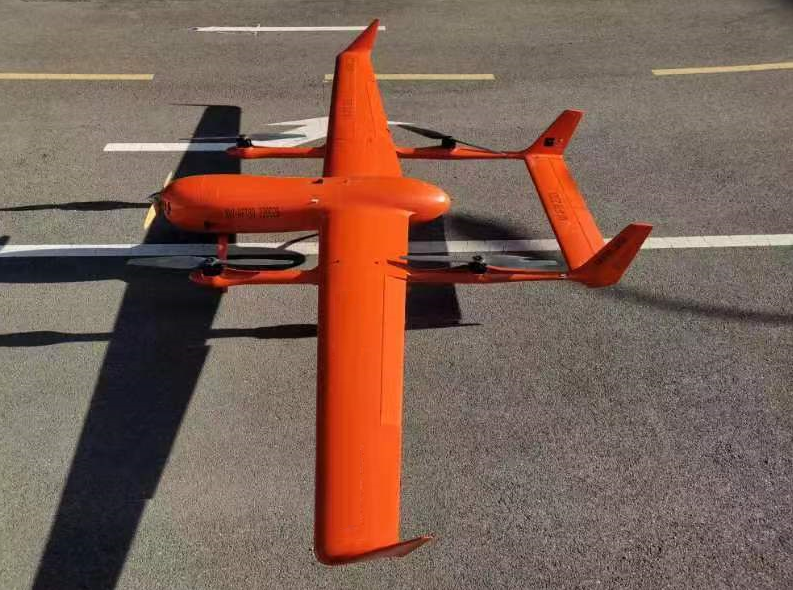

HWA-CQ85无人靶机整机采用四旋翼与固定翼复合形式设计,四旋翼垂直起降和悬停,固定翼长航时快速飞行,兼具旋翼机与固定翼无人机的优点,前置发动机,可稳定带动拖靶飞行,满足空中靶目标模拟应用需求。
无人机主要技术参数
布局形式:固定翼与四旋翼混合;
? 起降方式:垂直起降;
? 起降场地:10米*10米平整地面;
? 翼展:5.5m;
? 机长:3.6m;
? 机体颜色:橘红色(可根据需求涂装);
? 航行灯:支持;
? 最大起飞重量:85kg;
? 有效载荷:7kg;
? 巡航速度:155km/h;
? 最大速度:185km/h;
? 最大爬升率:4m/s;
? 最大续航时间:2 h;
? 最大航程:200km;
? 连续起飞间隔:15min;
? 起降高度能力:海拔4500m;
? 升限:海拔5000m;
? 适配载荷:空中拖把、红外辐射源、光电吊舱、龙伯球等;
? 工作温度:-30℃~+50℃;
? 存储温度:-35℃~+55℃;
? 存储寿命:包装箱内保存条件下寿命不小于3年;
? 特殊气象条件:可在小雨天气下正常飞行;
? 抗风能力:6级;
? 遥控半径:30km(可根据需求定制更远距离);
? 无人机水平定位精度:5m;
? 无人机高度定位精度:10m;
? 航向测量精度:小于2°;
? 航向测量范围:±180°;
? 姿态测量精度:小于1°;
? 姿态测量范围:±90°;
? 控制功能:支持程序控制无人机自动飞行,支持无人机飞行中人工临时更改航点飞行,支持人工控制无人机飞行;
? 信息显示:地面站可实时显示和控制无人机状态信息包括高度、速度、位置、航向、姿态、飞行航迹、预设航迹、电池电压等信息。
? 信息存储:地面站和无人机飞控可实时记录飞行数据和地面站相关数据;
? 多机飞行控制:具备无人机一站多机飞行控制能力,可一站控4机;
? 载荷控制:地面站可以远程无线控制红外源点火,或在地面站设定时间进行定时点火,支持有线/无线方式控制点火;
? 无人机装配拆解时间:无人机机翼、尾翼、动力电池等采用快拆设计,可徒手组装、拆卸,组装时间不大于10分钟;
? 使用起降次数:不小于40次起降;
? 应急回收:靶机信号丢失、低电量、飞行状态异常情况下按预定航线自动返航到指定地点。
? 地面站可显示实时加载任务区域二维电子地图或卫星地图。
? 拖靶功能:可稳定拖带拖靶飞行。
拖靶参数:
? 靶体结构:圆柱形硬质靶;
? 靶体放出后至无人机距离:不小于30米;
? 靶体放出后的长度: 不小于3.5米;
? 靶体放出后的直径: 不小于0.6米;
